Q961F電動焊接球閥
Q961F電動焊接球閥的三片式結構適用于兩位切斷、調節的場合。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q961F
產品口徑：DN15-100mm
產品壓力：1.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
連接方式 | 內螺紋連接 | 對焊連接 | |||||
零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
適用工況 | 適用介質 | 水、蒸汽 | 硝酸等腐 | 醋酸等腐 | 水、蒸汽 | 硝酸等腐 | 醋酸等腐蝕介質 |
適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
CXLT系列執行機構技術參數 | 閥體參數 | |||
電源 | AC200/220V，50/60Hz | 公稱通徑 | DN10～100mm | |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.62.54.06.431.5MPa(定制) | |
動作范圍 | 0～90°0～360° | 泄漏量 | 軟密封:泄漏無 | 硬密封:≤額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 流量特性 | 快開特性 | |
保護裝置 | 過熱保護 | 可調范圍 | DN10-80 | |
環境溫度 | -30°～60° | 基本誤差 | 250:01:00 | |
±1% | ||||
手動操作 | 同附帶手柄操作 | 死區 | ≤1% | |
限位 | 電氣、機械二重限位 | 回差 | ≤1% | |
防護等級 | 相當于IP-65 | 適用溫度 | 密封面 | |
位置測量 | 可選裝開關或電位計 | PTFE≤150℃RTFE≤180℃PPL≤300℃ | ||
硬密封≤450℃ | ||||
驅動電機 | 8W/E | |||
進線接口 | PE1/2〞進線線鎖 | |||

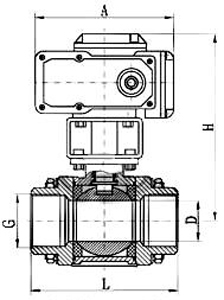

公稱通徑 | 內螺紋連接 | 對焊連接 | |||||||
inch | D | L(mm) | H | B | 重量(Kg) | 尺寸(mm) | 重量(Kg) | ||
L | D1 | D2 | |||||||
3/8 | 10 | 60 | 57 | 95 | 0.34 | 70 | 10 | 18 | 0.32 |
1/2 | 15 | 75 | 68 | 110 | 0.47 | 75 | 15 | 24 | 0.48 |
3/4 | 20 | 80 | 70 | 110 | 0.68 | 90 | 20 | 28 | 0.68 |
1 | 25 | 90 | 80 | 140 | 1.2 | 100 | 25 | 34 | 1.2 |
11/4 | 32 | 110 | 85 | 140 | 1.9 | 110 | 32 | 41 | 1.9 |
11/2 | 38 | 125 | 100 | 180 | 2.7 | 128 | 38 | 49 | 2.7 |
2 | 50 | 144 | 110 | 180 | 3.9 | 154 | 50 | 62 | 3.8 |
21/2 | 64 | 186 | 130 | 200 | 7.1 | 193 | 64 | 78 | 7.0 |
3 | 78 | 206 | 150 | 250 | 11.5 | 222 | 78 | 94 | 11.4 |
4 | 98 | 240 | 170 | 250 | 20.5 | 273 | 98 | 124 | 20.3 |
