Q941H電動硬密封不銹鋼球閥
Q941H電動硬密封不銹鋼球閥的球閥采用板簧加載的金屬密封結構，在高溫下啟閉輕松。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 球閥 > 電動球閥
產品型號：Q941H/Y、Q947H/Y
產品口徑：DN15-500mm
產品壓力：1.6-6.4MPa
產品材質：鑄鋼、不銹鋼
| 設計制造按 | GB12237-89 API60JP17S-48 |
| 法蘭尺寸按 | JB79-59、GB91133、HG20592-97ANSI B16.5JIS B2212-2214 |
| 結構長度按 | GB12221-89ANSI B16.0JIS B2002 |
| 檢驗試驗按 | JB/T9092-99 API598 |
公稱壓力(Mpa) | PN1.0~10.0、Class150~600、10K、20K | PN1.0~16.0、Class150~900、10K、20K | PN1.0~2.5、Class150、10K | ||||||
閥門材料及適用工況 | 零件名稱 | 材 料 | |||||||
閥體 | WCB | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) | ||
球體閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19N11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 | ||
-304 | (304L) | -316 | (316L) | ||||||
密封圈 | 特種硬化材料 | ||||||||
適用介質 | 泥漿、紙漿、含有固體和流體等 | 泥漿、紙漿、蒸汽、含有固體的流體等 | 高溫、高頻、高壓 | ||||||
適用溫度 | -29~150℃ | -29~250℃ | -29~500℃ | ||||||
零件名稱 | 零件材料 | |||
閥體、閥蓋 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+淡化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | 2Cr13+淡化處理 | 304 | 316 | 316L |
填料 | V型PTFE、柔性石墨 | |||

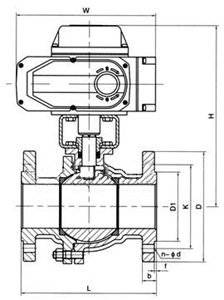

公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
