D373H三偏心對夾蝶閥
D373H三偏心對夾蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
設計標準:GB/T 12238-1989
法蘭標準:GB/T 9113.1-2000
法蘭連接尺寸：GB/T9115.1-2000;GB/T 9115.2-2000
結構長度:GB/T 12221-1989
壓力試驗:GB/T 13927-1992;JB/T 9092-1999
公稱通徑 | DN(mm) | DN50~DN2000 | DN50~DN500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用溫度 | 水、蒸氣、油品、酸類腐蝕性等 | |||||
適用介質 | 碳鋼Carben steel:-29℃~425℃ | |||||
零件名稱 | 材料 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
閥座密封圈 | 不銹鋼、多層次、聚內脂、抗磨材料 |
閥桿 | 2Cr13.1Cr13不銹鋼、鉻鋼 |
填料 | 柔性石墨 |

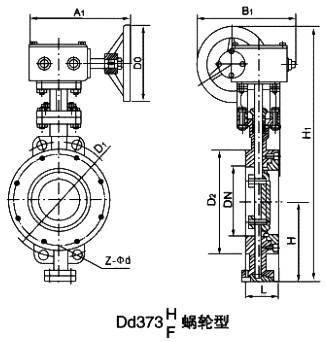

公稱通徑DN | 結構長度標準（標準值） | 外形尺寸（參考值） | 連接尺寸（標準值） | 參考 重量 D373H (kg) | |||||||
H | Dd373H | PN0.6MPa | PN1.0MPa | ||||||||
毫米mm | 英寸inch | L | H1 | A1 | B1 | D1 | Z-Φd | D1 | Z-Φd | ||
50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 | 12 |
65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 4-Φ18 | 13 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | 15 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | 17 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | 27 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | 29 |
200 | 8 | 71 | 215 | 780 | 400 | 425 | 280 | 8-Φ18 | 295 | 8-Φ22 | 45 |
250 | 10 | 76 | 243 | 840 | 400 | 425 | 335 | 12-Φ18 | 350 | 12-Φ22 | 69 |
300 | 12 | 83 | 285 | 995 | 450 | 560 | 395 | 12-Φ22 | 400 | 12-Φ22 | 86 |
350 | 14 | 92 | 320 | 1050 | 450 | 560 | 445 | 12-Φ22 | 460 | 16-Φ22 | 122 |
400 | 16 | 102 | 350 | 1220 | 535 | 580 | 495 | 16-Φ22 | 515 | 16-Φ26 | 141 |
450 | 18 | 114 | 350 | 1280 | 535 | 580 | 550 | 16-Φ22 | 565 | 20-Φ26 | 191 |
500 | 20 | 127 | 380 | 1365 | 535 | 580 | 600 | 20-Φ22 | 620 | 20-Φ26 | 260 |
600 | 24 | 154 | 435 | 1460 | 570 | 660 | 705 | 20-Φ26 | 725 | 20-Φ30 | 380 |
700 | 28 | 165 | 480 | 1520 | 750 | 550 | 810 | 24-Φ26 | 840 | 24-Φ30 | 450 |
800 | 32 | 190 | 530 | 1710 | 750 | 550 | 920 | 24-Φ30 | 950 | 24-Φ33 | 650 |
900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | 830 |
1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | 1050 |
1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | 1400 |
1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 1560 | 36-Φ36 | 1590 | 36-Φ42 | 1900 |
1600 | 64 | 440 | 1000 | 2730 | 1000 | 925 | 1760 | 40-Φ36 | 1820 | 40-Φ48 | 2900 |
1800 | 72 | 490 | 1110 | 3020 | 1100 | 980 | 1970 | 44-Φ39 | 2020 | 44-Φ48 | 4000 |
2000 | 80 | 540 | 1250 | 3270 | 1100 | 980 | 2180 | 48-Φ42 | 2230 | 48-Φ48 | 5300 |
