設計標準

GB12237-89

結構長度

GB12221-89

連接法蘭

GB/T 9113-2000 JB/T79-94

試驗和檢驗

JB/T 9092-99

公稱壓力

1.0、1.6、2.5MPa

連接形式

法蘭式

結構形式

加長桿

驅動形式

壓縮空氣4-7bar

動作范圍

0～90°

閥芯結構

O型閥芯

閥體材質

LCB,不銹鋼

密封材料

PEFE、PPL、304、316

使用介質

液化天然氣、液氮等低溫流體

控制方式

開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)

供氣壓力

0.4-0.7mpa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30～+70℃

作用形式

單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)

可選附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

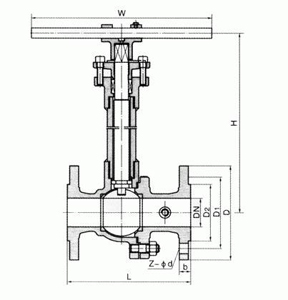

L

D

D1

D2

b

Z-Φd

H

W

DQ641F-16

15

130

95

65

45

14

4-Φ14

178

140

3

20

140

105

75

55

14

4-Φ14

184

160

4

25

150

115

85

65

14

4-Φ14

195

180

5

32

165

135

100

78

16

4-Φ18

280

250

9

40

180

145

110

85

16

4-Φ18

280

300

11

50

203

160

125

100

16

4-Φ18

300

350

15

65

222

180

145

120

18

4-Φ18

330

350

19

80

241

195

160

135

20

8-Φ18

360

400

27

100

305

215

180

155

20

8-Φ18

400

500

38

125

356

245

210

185

22

8-Φ18

430

600

58

150

394

280

240

210

24

8-Φ23

500

800

81

200

457

335

295

265

26

12-Φ23

680

800

95

250

533

405

355

320

30

12-Φ25

790

1300

140

DQ641F-25

15

140

95

65

45

16

4-Φ14

178

140

3

20

152

105

75

55

16

4-Φ14

184

160

4

25

165

115

85

65

16

4-Φ14

195

180

6

32

178

135

100

78

18

4-Φ18

280

250

10

40

190

145

110

85

18

4-Φ18

280

300

14

50

216

160

125

100

20

4-Φ18

300

350

20

65

241

180

145

120

22

8-Φ18

330

350

25

80

283

195

160

135

22

8-Φ18

360

400

30

100

305

230

190

160

24

8-Φ23

400

500

40

125

381

270

220

188

28

8-Φ25

430

600

65

150

403

300

250

218

30

8-Φ25

500

800

85

200

502

360

310

278

34

12-Φ25

680

800

100

250

568

425

370

332

36

12-Φ30

790

1300

165
