氣動加長焊接球閥
氣動加長焊接球閥是由加長焊接球閥和氣動執行機構組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：Q61F
連接方式：焊接
產品材質：碳鋼，不銹鋼
產品口徑：DN15-DN100mm
工作壓力：PN1.6-6.4MPA
適用溫度：20～232℃～350℃
設計制造標準 | GB/T 12237-2007 |
結構長度標準 | GB/T 12221-2005 |
承插焊標準 | GB12224、ANSIB16.25 |
壓力溫度等級 | GB/T 12224-2005 |
試驗檢驗標準 | GB/T 13927-2008 |

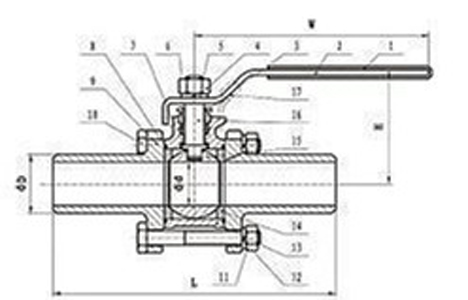

零件名稱 | 材質 | |
閥體 | 不銹鋼 CF8M CF8 | 碳鋼WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 不銹鋼SS316 | 不銹鋼SS304 |
閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
螺母 | 不銹鋼SS304 | FCD45 |
墊圈 | 不銹鋼SS304 | FCD45 |
手柄套 | 塑料 | |
手柄 | 不銹鋼SS304 | |
閥桿螺母 | 不銹鋼SS304 B7 | B7 |
填料壓蓋螺母 | 不銹鋼SS304 | |
填料 | 聚四氟乙烯PTFE | |
止推墊圈 | 聚四氟乙烯PTFE | |
螺栓 | 不銹鋼SS304 B8 | B8 |
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
