Q641TC氣動陶瓷球閥
Q641TC氣動陶瓷球閥具有耐腐蝕、耐高溫、耐磨損及耐沖蝕等特點。
與時俱進，誠贏客戶
控制閥門、自動化設計、優(yōu)質方案
全國服務熱線15370222117
產品型號：Q641TC
球閥公稱尺寸：DN15～DN200（0.5”～8”）
壓力等級：PN6～PN40；ANSI 150～300LB（磅級）
閥體材質：碳鋼WCB、A105、不銹鋼304、316、304L、316L
球閥內件材質：結構陶瓷
驅動方式：氣動
陶瓷球閥使用溫度：-20～300℃
名稱 | （調節(jié)）陶瓷球閥 | 超硬密封面球閥 | |
公稱通徑DN（mm） | 15-300 | 50-300 | |
公稱壓力PN（MPa） | 1.0 1.6 2.5 | 1.0、1.6、2.5、4.0 | |
試驗壓力（MPa） | 強度 | 1.6 2.4 3.8 | 1.6、2.4、3.8、6 |
密封 | 1.1 1.8 2.8 | 1.1、1.8、2.8、4.4 | |
適用溫度 | ≤150℃ | ||
適用介質 | 煤粉、煤渣、粉狀顆粒、等及石灰石、石膏漿液腐蝕性介質 | ||
驅動方式 | 手動、電動、氣動 | ||
連接形式 | 法蘭、內螺紋、外螺紋、焊接 | ||
名稱 | （調節(jié)）陶瓷球閥 | 超硬密封面球閥 |
閥體 | WCB、304、316 | WCB、304、316 |
閥桿 | 2Cr13、304、316 | 2Cr13、304、316 |
閥座 | 陶瓷 | 不銹鋼表面超硬處理 |
球體 | 陶瓷、硬度HV≥ | 不銹鋼表面硬度HRC60-70 |
流道 | 陶瓷、硬度HV≥ | 碳鋼表面硬度HRC60-70 |
填料 | 特種盤根、聚四氟乙烯、柔性石墨 | |

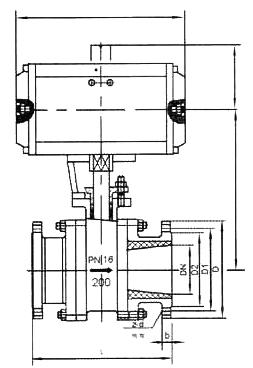

型號 | PN | 尺寸（mm） | |||||||
DN | D | D1 | D2 | b | f | L | n-d | ||
Q641TC Q641SY | 1.0MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4x14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4x14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4x14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4x18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4x18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4x18 | ||
65 | 180 | 145 | 120 | 20 | 3 | 222 | 4x18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 4x18 | ||
100 | 215 | 180 | 155 | 22 | 3 | 305 | 8x18 | ||
125 | 245 | 210 | 185 | 24 | 3 | 356 | 8x18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8x23 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 8x23 | ||
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12x23 | ||
300 | 440 | 400 | 368 | 28 | 4 | 610 | 12x23 | ||
1.6MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4x14 | |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4x14 | ||
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4x14 | ||
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4x18 | ||
40 | 145 | 110 | 85 | 16 | 3 | 165 | 4x18 | ||
50 | 160 | 125 | 100 | 16 | 3 | 203 | 4x18 | ||
65 | 180 | 145 | 120 | 18 | 3 | 222 | 4x18 | ||
80 | 195 | 150 | 135 | 20 | 3 | 241 | 8x18 | ||
100 | 215 | 180 | 155 | 20 | 3 | 305 | 8x18 | ||
125 | 245 | 210 | 185 | 22 | 3 | 356 | 8x18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8x22 | ||
200 | 335 | 295 | 365 | 26 | 3 | 457 | 12x22 | ||
250 | 405 | 355 | 320 | 30 | 3 | 533 | 12x25 | ||
300 | 460 | 410 | 375 | 30 | 3 | 610 | 12x25 | ||
2.5MPa | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4x14 | |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4x14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4x14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4x18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4x18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4x18 | ||
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8x18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8x18 | ||
100 | 230 | 190 | 160 | 24 | 3 | 305 | 8x23 | ||
125 | 270 | 220 | 188 | 28 | 3 | 356 | 8x25 | ||
150 | 300 | 250 | 218 | 30 | 3 | 394 | 8x25 | ||
200 | 360 | 310 | 278 | 34 | 3 | 457 | 12x25 | ||
250 | 425 | 370 | 332 | 36 | 3 | 533 | 12x30 | ||
300 | 485 | 430 | 390 | 40 | 4 | 610 | 16x30 | ||
