D371F46渦輪不銹鋼蝶閥
D371F46渦輪不銹鋼蝶閥

D371F46渦輪不銹鋼蝶閥

D371F46渦輪不銹鋼蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕

在線訂購
產品詳情

  • D371F46渦輪不銹鋼蝶閥 用途及特點

D371F46渦輪不銹鋼蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、

電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為：

1、設計新額、合理，結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。


  • D371F46渦輪不銹鋼蝶閥 設計制造標準

設計標準:GB/T12238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999



  • D371F46渦輪不銹鋼蝶閥 主要技術參數


公稱通徑

DN(mm)

50~2000

公稱壓力

PN(MPa)

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、蒸氣、煤氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。



  • D371F46渦輪不銹鋼蝶閥 主要零件的材質

零件名稱

材料

閥體

球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板

灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈

各種橡膠、聚四氟

閥桿

2Cr13、不銹鋼

填料

O型圈、柔性石墨



  • D371F46渦輪不銹鋼蝶閥 密封材料選用和適用溫度

材料品種

氯丁橡膠

丁睛檬膠

乙丙橡膠

聚四氟乙烯

硅橡膠

氟橡膠

代號

X

J

YBX

F

GX

FJ

耐最高溫度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低溫度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

適用工作溫度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃



  • D71F46渦輪不銹鋼蝶閥 主要連接及外形尺寸 (mm)

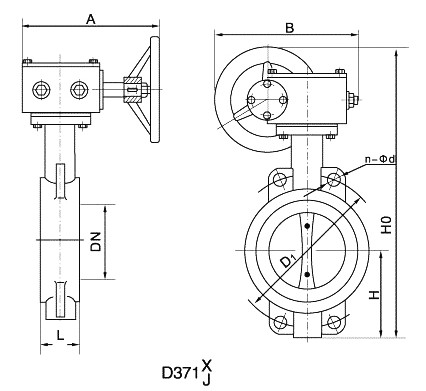

    D371F46渦輪不銹鋼蝶閥(圖1)

公稱通徑DN

結構長度外形尺寸

連接尺寸

0.6MPa

1.0MPa

1.6MPa

毫米mm

英寸inch

L

H

H0

A

B

D1

n-Φd

D1

n-Φd

D1

n-Φd

50

2

43

63

235

270

65

110

4-Φ14

125

4-Φ18

125

4-Φ18

65

21/2

46

70

250

270

65

130

4-Φ14

145

4-Φ18

145

4-Φ18

80

3

46

83

275

270

65

150

4-Φ18

160

8-Φ18

160

8-Φ18

100

4

52

105

316

270

65

170

4-Φ18

180

8-Φ18

180

8-Φ18

125

5

56

115

340

310

65

200

8-Φ18

210

8-Φ18

210

8-Φ18

150

6

56

137

376

310

65

225

8-Φ18

240

8-Φ22

240

8-Φ22


  • D371F46渦輪不銹鋼蝶閥 主要連接及外形尺寸 (mm)

D371F46渦輪不銹鋼蝶閥(圖2)

公稱通徑DN

結構長度

外形尺寸（參考值）


連接尺寸（標準值）

0.6MPa

1.0MPa

1.6MPa

毫米mm

英寸inch

L

H

H1

A

B

D1

n-Φd

D1

n-Φd

D1

n-Φd

50

2

43

63

306

180

200

110

4-Φ14

125

4-Φ18

125

4-Φ18

65

21/2

46

70

321

180

200

130

4-Φ14

145

4-Φ18

145

4-Φ18

80

3

46

83

346

180

200

150

4-Φ18

160

8-Φ18

160

8-Φ18

100

4

52

105

387

180

200

170

4-Φ18

180

8-Φ18

180

8-Φ18

125

5

56

115

411

180

200

200

8-Φ18

210

8-Φ18

210

8-Φ18

150

6

56

137

447

270

280

225

8-Φ18

240

8-Φ22

240

8-Φ22

200

8

60

164

572

270

280

280

8-Φ18

295

8-Φ22

295

12-Φ22

250

10

68

206

646

270

280

335

12-Φ18

350

12-Φ22

355

12-Φ26

300

12

78

230

738

380

420

395

12-Φ22

400

12-Φ22

410

12-Φ26

350

14

78

248

761

380

420

445

12-Φ22

460

16-Φ22

470

16-Φ26

400

16

102

289

877

450

470

495

16-Φ22

515

16-Φ26

525

16-Φ30

450

18

114

320

938

480

490

550

16-Φ22

565

20-Φ26

585

20-Φ30

500

20

127

343

993

480

490

600

20-Φ22

620

20-Φ26

650

20-Φ33

600

24

154

413

1131

480

490

705

20-Φ26

725

20-Φ30

770

24-Φ36

700

26

165

478

1476

640

660

810

24-Φ26

840

24-Φ30

840

24-Φ36

800

28

190

525

1533

640

660

920

24-Φ30

950

24-Φ33

950

24-Φ39

900

32

203

585

1655

750

860

1020

24-Φ30

1050

28-Φ33

1050

28-Φ39

1000

36

216

640

1765

850

900

1120

28-Φ30

1160

28-Φ36

1170

28-Φ42

1200

40

254

755

1995

850

900

1340

32-Φ33

1380

32-Φ39

1390

32-Φ48

1400

56

279

910

2310

1000

925

1560

36-Φ36

1590

36-Φ42

1590

36-Φ48

1600

64

318

1030

2595

1000

925

1760

40-Φ36

1820

40-Φ48

1820

40-Φ55

1800

72

356

1140

2810

1100

980

1970

44-Φ39

2020

44-Φ48

2020

44-Φ55

2000

80

406

1250

3100

1100

980

2180

48-Φ42

2230

48-Φ48

2230

48-Φ60
