• Q44F法蘭三通球閥 產品說明

• 產品型號：Q44H，Q45H，Q44Y，Q45Y

• 公稱通徑：DN15～DN300

• 公稱壓力：1.6Mpa～6.4Mpa

• 適用溫度：-29～180oC～550oC

• 閥體材質：鑄鋼、不銹鋼

• 適用介質：水、油、氣體、液體

• 結構形式：三通球形

• 連接方式：法蘭

• 驅動方式：手動、電動、氣動

• 制造標準：國標GB、德國DIN、美國API、ANSI

  Q44F，Q45F三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。

• Q44F法蘭三通球閥 產品特點

 1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
 2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。

• Q44F法蘭三通球閥 主要性能范圍

• Q44F法蘭三通球閥 主要零件材料

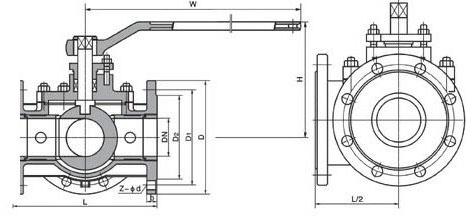

• Q44F法蘭三通球閥 外形結構圖

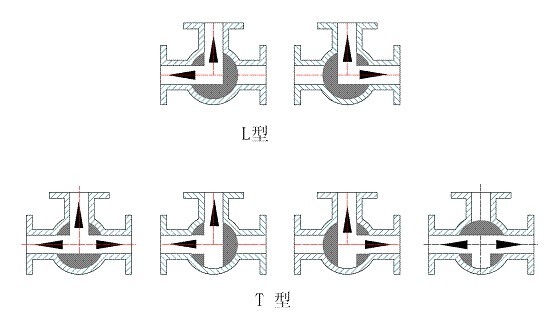

• Q44F法蘭三通球閥 選型示意圖

1. (Q44F三通球閥) L型國標連接尺寸和外形 PN1.6MPa




   型號	公稱通徑 DN(mm)	尺寸(mm)
   		L	L2	D	D1	D2	b	f	Z-d	H	W
   Q44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
   	20	160	80	105	75	55	14	2	4-14	110	130
   	25	180	90	115	85	65	14	2	4-18	120	140
   	32	200	100	135	100	78	16	2	4-18	144	180
   	40	220	110	145	110	85	16	3	4-18	152	220
   	50	240	120	160	125	100	16	3	4-23	182	220
   	65	260	130	180	145	120	16	3	4-18	193	240
   	80	280	140	195	160	135	20	3	8-18	217	270
   	100	320	160	215	180	155	20	3	8-18	245	350
   	125	380	190	245	210	185	22	3	8-18	282	500
   	150	440	220	280	240	210	24	3	8-23	319	600
   	200	550	260	335	295	265	26	3	12-23	380	1000
   	250	670	310	405	355	320	30	3	12-25	460	1400
   	300	720	370	460	410	375	30	3	12-25	520	1800




2. (Q45F三通球閥) T型國標連接尺寸和外形 PN1.6MPa
