• VQ47F V型球閥 產品特點

  V型球閥是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。
1、閥體整體式結構：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。
2、上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。
3、閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球 面鍍硬鉻或噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕，適應范圍廣。
4、經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。
5，介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以 它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

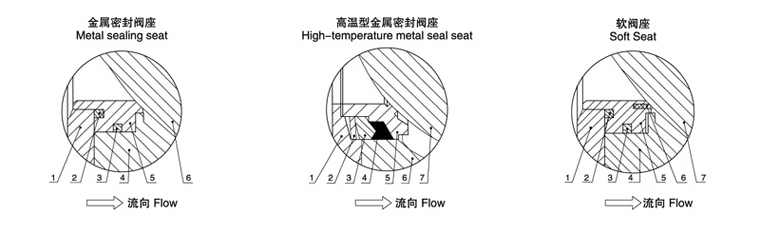

• VQ47F V型球閥 閥座參數

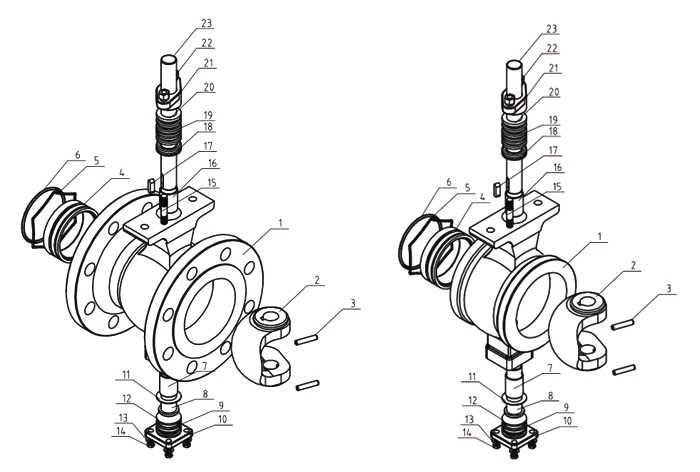

• VQ47F V型球閥 主要零件材質表

• V型球閥 主要性能指標

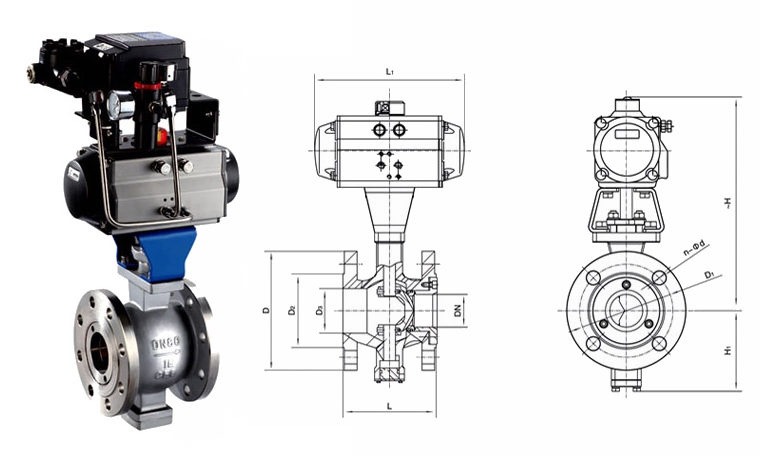

1. VQ40(F/H/Y)法蘭式V型球閥外形結構圖






   VQ40(F/H/Y)法蘭式V型球閥 主要外形及連接法蘭尺寸(1.6Mpa)

   DN	外形/連接尺寸
   	L	H1	D	D1	D2	D3	C	f	n-Φd
   25	102	87	115	85	65	38	16	2	4-Φ14
   32	105	87	140	100	76	42	18	3	4-Φ18
   40	114	87	150	110	84	50	18	3	4-Φ18
   50	124	97	165	125	99	60	20	3	4-Φ18
   65	145	112	185	145	118	75	20	3	4-Φ18
   80	165	112	200	160	132	94	20	3	8-Φ18
   100	194	122	220	180	156	110	22	3	8-Φ18
   125	213	142	250	210	184	135	22	3	8-Φ18
   150	229	165	285	240	211	165	24	3	8-Φ22
   200	243	195	340	295	266	210	24	3	12-Φ22
   250	297	237	405	355	319	260	26	3	12-Φ26
   300	334	287	460	410	370	310	28	4	12-Φ26
   350	414	338	520	470	429	360	30	4	16-Φ26
   400	490	390	580	525	480	410	32	4	16-Φ30
   500	600	510	715	650	609	510	36	4	16-Φ33




   VQ40(F/H/Y)法蘭式V型球閥 主要外形及連接法蘭尺寸(Class150)

   DN	外形/連接尺寸
   	L	H1	D	D1	D2	D3	C	f	n-Φd
   25	102	87	108	79.5	51	38	12	1.6	4-Φ16
   32	105	87	117	88.9	64	42	13	1.6	4-Φ16
   40	114	87	127	98.4	73	50	14.5	1.6	4-Φ16
   50	124	97	152	120.6	92	60	15.8	1.6	4-Φ19
   65	145	112	178	139.7	105	75	17.6	1.6	4-Φ19
   80	165	112	190	152.4	127	94	19.1	1.6	4-Φ19
   100	194	122	229	190.5	157	110	23.9	1.6	8-Φ19
   125	213	142	254	216	186	135	23.9	1.6	8-Φ22
   150	229	165	279	241.3	216	165	25.4	1.6	8-Φ22
   200	243	195	343	298.5	270	210	28.6	1.6	8-Φ22
   250	297	237	406	362	324	260	30.2	1.6	12-Φ25
   300	334	281	483	432	381	310	31.8	1.6	12-Φ25
   350	414	338	533	476	413	360	35	1.6	12-Φ29
   400	490	390	597	539.5	470	410	36.6	1.6	16-Φ29
   500	600	510	698	635	584	510	42.9	1.6	20-Φ32

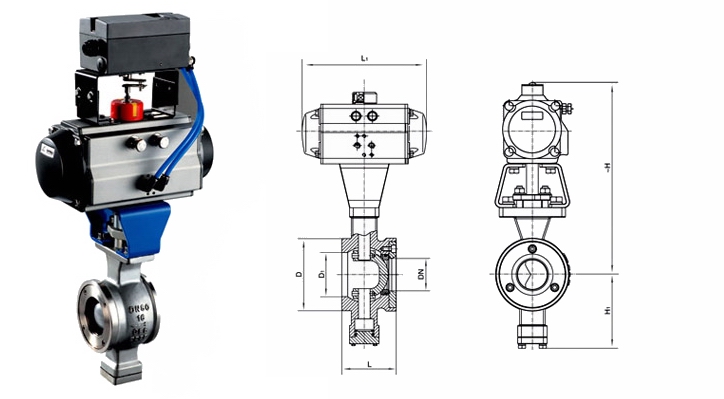

2. VQ70(F/H/Y)對夾式V型球閥 結構圖

1. VQ70(F/H/Y)對夾式V型球閥 主要外形連接尺寸(1.6Mpa、2.5Mpa)：

   DN	外形/連接尺寸
   	L	H1	D	D1
   25	62	87	68	38
   32	62	87	78	42
   40	62	87	85	50
   50	75	97	100	60
   65	90	112	120	75
   80	100	112	130	94
   100	115	122	158	110
   125	129	142	180	135
   150	160	165	216	165
   200	200	195	268	210
   250	240	237	325	260




2. VQ70(F/H/Y)對夾式V型球閥 主要外形連接尺寸(Class150)：
