DZ40Y低溫法蘭閘閥
DZ40Y低溫法蘭閘閥可以用于標準低溫介質管道。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品型號：DZ40Y
產品口徑：DN20-400mm
產品壓力：1.6-16MPa
產品材質：鑄鋼、鍛鋼、不銹鋼
應用范圍：適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質
1、為防中腔異常升壓，在閘板的閥前側設置了泄壓孔
2、根據閥門的工作溫度確定閥蓋的頂部長度，閥桿填料的密封
3、根據工作溫度合理選用填料，墊片等零件的材料
4、控制材料的化學成份及低溫沖擊韌性等力學性能指標
5、采用多種配管法蘭標準及密封面型式，適用于工程需要
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
JB/T7749 | GB12221 | JB79 | Gb9131 | JB/T9092 |
公稱壓力PN | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
氣密封試驗 | 0.4-0.7 | ||||
體蓋板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度 | 適用介質 |
ZGoCrMNVAI低溫高壓鑄鋼 | 1Cr7Ni12 | STL/STL | 1Cr13 柔性石墨 低溫石棉 | PTFE浸聚四氟乙 | -46 | 丙烷/炳烯 |
LCB | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -60 | |||||
LC1 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -73 | |||||
LC2 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | 1Cr18Ni9Ti | -101 | ||||
LC3 | ||||||
ZGoCrMNVAI低溫高壓鑄鋼 | -115 | |||||
LC4 | ||||||
| ZGoCrMNVAI低溫高壓鑄鋼 | -196 |

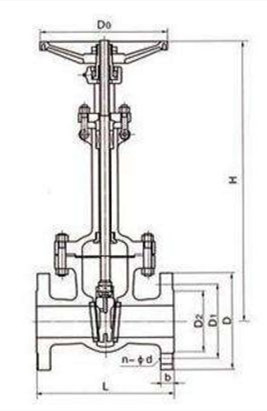

1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法法 | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 320 | 140 |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 350 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 385 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 420 | 220 | |
50 | 250 | 160 | 125 | 100 | 16 | 4-Φ18 | 540 | 240 | |
65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 610 | 240 | |
80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 690 | 280 | |
100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 780 | 300 | |
125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 930 | 320 | |
150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 980 | 350 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-Φ26 | 1180 | 400 | |
250 | 450 | 105 | 355 | 320 | 30 | 12-Φ30 | 1390 | 450 | |
300 | 500 | 460 | 410 | 375 | 30 | 12-Φ30 | 1620 | 500 | |
350 | 550 | 520 | 470 | 435 | 34 | 16-Φ34 | 1810 | 500 | |
400 | 600 | 580 | 525 | 485 | 36 | 16-Φ36 | 1970 | 550 | |
2.5MPa | 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ16 | 320 | 140 |
凸面法法 | 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ16 | 350 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 385 | 180 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 420 | 200 | |
50 | 250 | 160 | 125 | 100 | 20 | 4-Φ20 | 540 | 240 | |
65 | 265 | 180 | 145 | 125 | 22 | 8-Φ22 | 510 | 240 | |
80 | 280 | 195 | 160 | 135 | 22 | 8-Φ22 | 690 | 280 | |
100 | 300 | 230 | 190 | 160 | 24 | 8-Φ24 | 780 | 300 | |
125 | 325 | 270 | 220 | 188 | 28 | 8-Φ28 | 930 | 300 | |
150 | 350 | 300 | 250 | 218 | 30 | 8-Φ30 | 980 | 320 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-Φ34 | 1180 | 360 | |
250 | 450 | 425 | 370 | 332 | 36 | 12-Φ36 | 1390 | 400 | |
300 | 500 | 485 | 430 | 390 | 40 | 16-Φ40 | 1620 | 450 | |
350 | 550 | 550 | 490 | 448 | 44 | 16-Φ44 | 1810 | 500 | |
400 | 600 | 610 | 550 | 505 | 48 | 16-Φ48 | 1990 | 560 |
